El Contrapunto del Torno Paralelo Universal

El Contrapunto del Torno Paralelo Universal o también conocido como Cabezal Móvil, es al contrario que el cabezal fijo del torno, un elemento móvil. Está ubicado en el lado derecho del torno, y se puede deslizar o mover a lo largo de toda la bancada de la máquina.

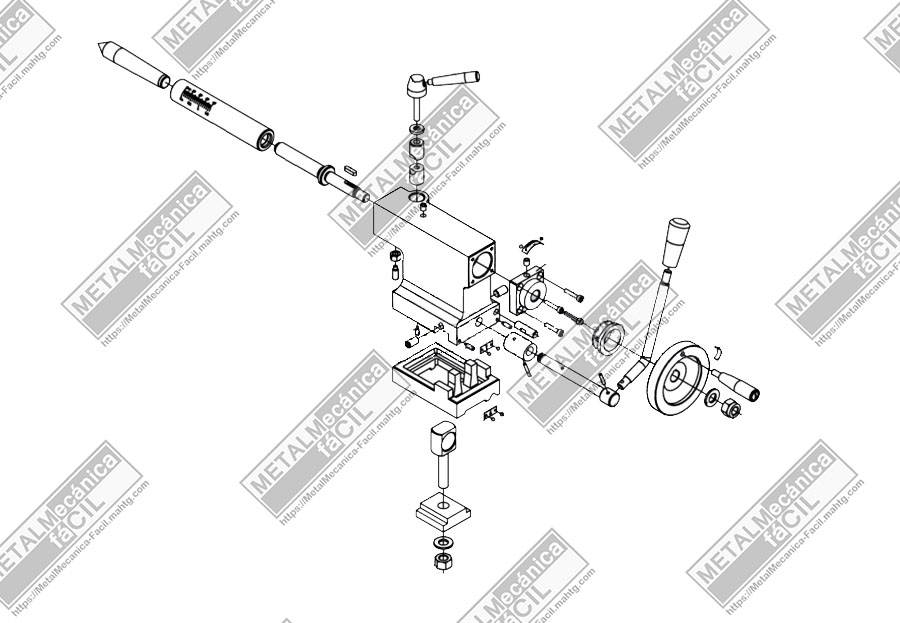

Contrapunto del Torno

Su funciones principales son la de servir de apoyo en la labor de torneado y la de perforación de agujeros, entre otras más.

Está construido al igual que casi toda la estructura del torno, en fundición de hierro y se compone básicamente de dos piezas principales, que son: el cuerpo y el ancla que sujeta al contrapunto del torno y lo mantiene fijo a la bancada de la máquina.

Partes del cuerpo del Contrapunto del Torno

El Husillo del Contrapunto, que es un elemento móvil, es cilíndrico en su parte exterior y cónico en su parte interior. El cono de la parte interior es normalizado, por lo general es un estándar Morse. Su diseño cónico permite que sea hagan acoples rápidos y fáciles con los accesorios que se alojan en él, como son: Los puntos del Torno que pueden ser fijos o móviles y el porta brocas. En el extremo opuesto del husillo hay una tuerca que permite el avance o retroceso de este elemento. El material con el que está fabricado es de acero aleado, templado y rectificado. Algunos husillos tienen grabado en su cuerpo una escala bien sea en milímetros o pulgadas, un aspecto que es muy importante.

El Tornillo del Contrapunto, es un elemento fijo que permite el avance o retroceso del husillo, por lo general está fabricado con rosca trapezoidal izquierda, además se acopla con el volante por medio de una cuña y tuercas o pasadores cónicos. Está fabricado al igual que el husillo de acero aleado.

En su base hay un elemento denominado “ANCLA”, que sirve para sujetar fijamente el contrapunto a la bancada del torno, por medio de una palanca que está acoplada a un eje excéntrico, a un tornillo y una tuerca que sirve de tensión y ajuste al sistema, de tal manera que cuando esta se acciona, el mecanismo ajusta y cuando esta se afloja, el contrapunto queda libre.

Otro elemento no menos importante, es una Base Deslizante que se encuentra en la parte inferior y que hace contacto con la bancada del torno. La peculiaridad de este elemento es que se puede deslizar o mover de manera transversal al eje del torno, para de esta manera descentrar el contrapunto con el fin de elaborar o tornear conos.

También el contrapunto del torno tiene un mecanismo que permite la fijación o movilidad del husillo y está conformado por un tornillo, una tuerca y dos bujes partidos. Este elemento permite que el husillo permanezca fijo a la hora de tornear ejes y cuando se utilizan los puntos del torno.

En escencia, estas son las funciones y partes del contrapunto del torno, elemento sin el cual el torno no tendría gran utilidad.
