Relación de Engranajes Simple

Ya llevo un buen tiempo con esta actividad, la de dar a conocer, mostrar y compartir buena parte del conocimiento que he adquirido a lo largo de más de veinte años de
dedicarme a esta área que me gusta muchísimo, como es la metalmecánica o la mecánica industrial y con esto, se me presentan muy a menudo muchas preguntas de ustedes,
mis seguidores, o de personas que desean saber y conocer un poco más y hoy quiero compartir una inquietud que me parece bien interesante, y se trata de un pequeño
problema acerca de relación de engranajes simple.

Relacion de Engranajes Simple

Aquí dejo la inquietud tal como me llegó, espero que les sirva:

«En la escuela me dieron un problema porque debo ir a rendir pero no encuentro nada que me pueda explicar y dice asi: Una amoladora cuyo motor gira a 3000 rpm entrega
por medio de un tren de engranajes simple 4500 rpm. Los únicos datos conocidos son : el de la rueda conducida que cuenta con 44 dientes y esta tallada con un módulo de
0.75. Se deben calcular todos los datos para la constuccion de ambas ruedas y la distancia entre ejes»

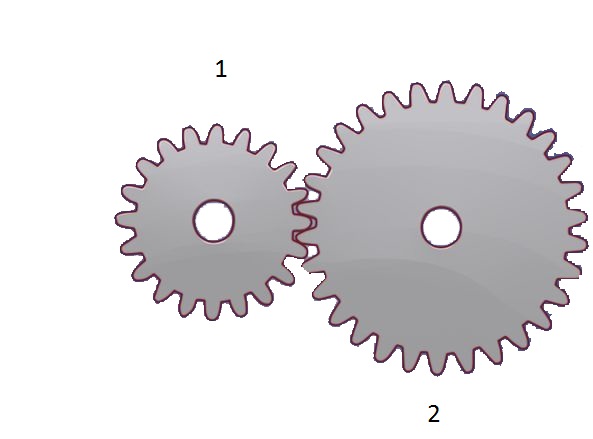

Analizando la situación, se puede ver que se trata de una relación de engranajes simple, entonces:



La relación de engranajes simple es una igualdad:

d1(r1) = d2(r2)

siendo:

d1 el número de dientes de la rueda 1
r1 es el número de rpm de la rueda 1
d2 el diámetro de la rueda 2
r2 el rpm de la rueda 2

Si se toma r1 como rpm de la amoladora = 3000RPM, se desconoce d1, pero se conoce d2 que es el diámetro exterior del engranaje, ya que el problema da los datos para su
cálculo:

d2 = de = m(n+2)
de = 0.75(44+2)
de = 0,75(46)
de = 34.5mm

Del problema encuentro también que r2 = 4500RPM, ahora con los datos: r1, d1 y d2, y patiendo de la igualdad: d1(r1) = d2(r2), despejar d1, entonces:

d1(r1) = d2(r2)
d1 = (d2(r2))/r1

Ahora sustituyendo los valores:

d1 = (34.5(4500))/3000
d1 = 115250/3000
d1 = 51.75mm

finalmente, el diámetro exterior del engranaje conductor, o sea el que va en la amoladora es de 51.75mm

Ahora sólo resta calcular los engranajes:

Engranaje 2, datos conocidos: m = 0.75 y n2= 44

cálculo para el diámetro primitivo:
dp2 = m(n)
dp2 = 0.75(44)
dp2 = 33mm

Cálculo para el diámetro exterior:
de2 = dp2+ (2m)
de2 = 33+(2*0.75)
de2 = 33+ 1.5
de2 = 34.5 mm

Cálculo para la altura del diente:
h = 2.167m
h= 2.167(0.75)
h= 1.625mm

Engranaje 1, datos conocidos: m = 0,75 y de = 51,75 mm:

Cálculo para encontrar el número de dientes (n)
n1 = (de1/m)-2
n1 = (51.75/.75)-2
n1 = 69-2
n1 = 67 dientes

cálculo para el diámetro primitivo:
dp1 = m(n)
dp1= 0.75(67)
dp1 = 50.25mm

Cálculo para la altura del diente:
h = 2.167m
h= 2.167(0.75)
h= 1.625mm

Finalmente, se calcula la distancia entre centros de los dos engranajes:

dc = (dp1+dp2)/2
dc = (50.25+33)/2
dc = 83.25/2
dc = 41.625 mm

Aplicando este sencillo método es fácil encontrar la relación de engranajes simple.

Si te gustó la información que te acabo de entregar entonces por favor ayúdame con la calificación que está debajo de este artículo.

¡Muchas Gracias!
