Rosca Métrica Triangular A 60° – Dimensiones

En primer lugar, para entender las dimensiones de la Rosca Métrica Triangular a 60°, se parte de un triángulo equilátero, aquel que tiene sus tres lados y ángulos internos iguales, como resultado cada uno mide 60°.

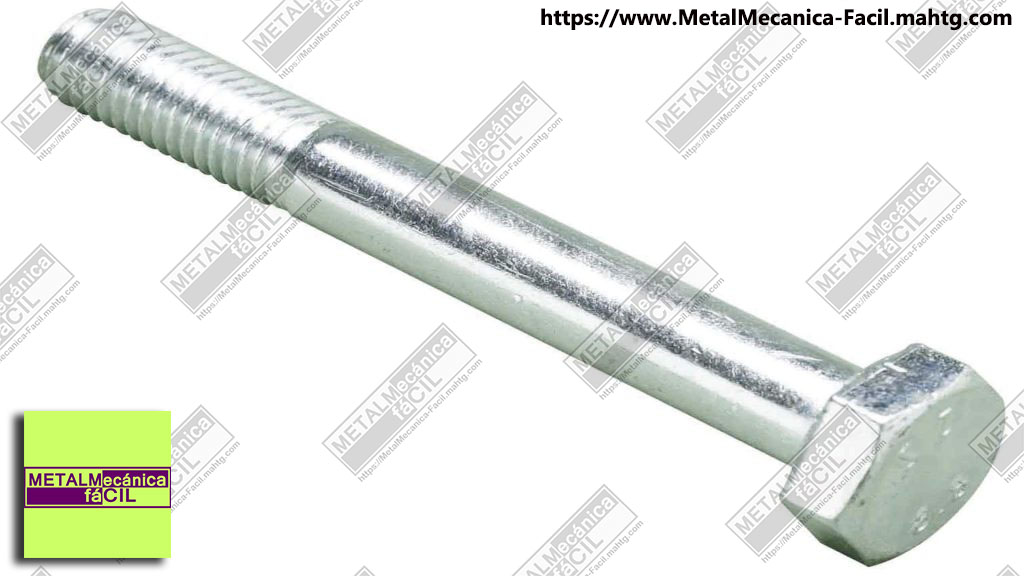

Tornillo Métrico

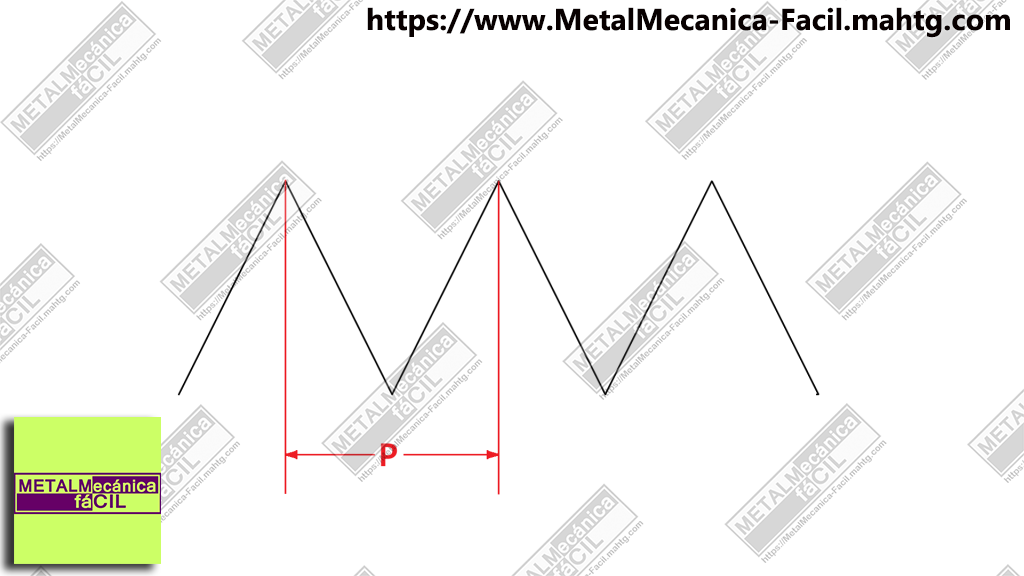

Conociendo que el paso de la rosca «P» es la distancia entre 2 hilos o filetes consecutivos, se tiene:

Rosca Métrica Triangular

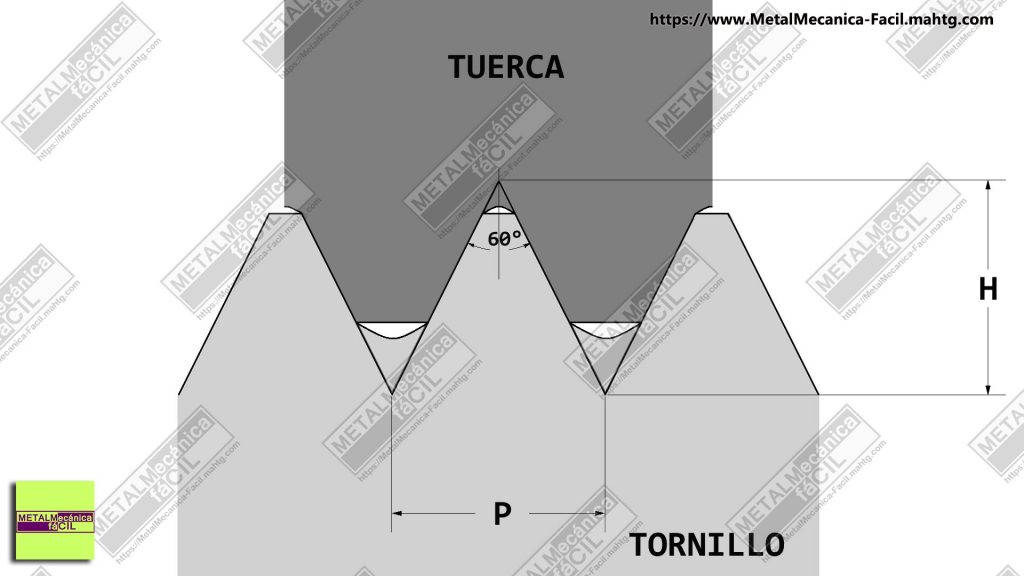

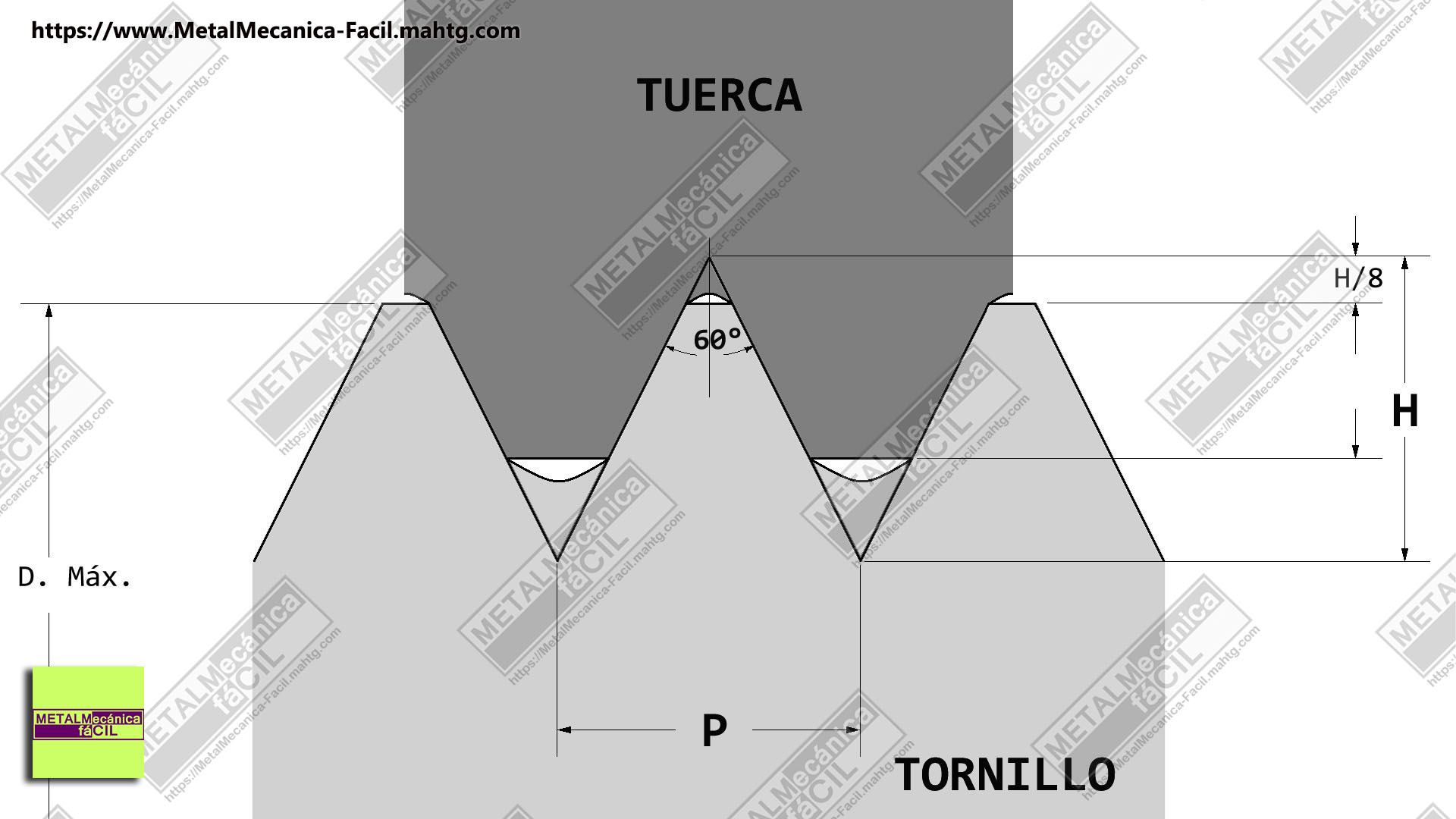

Ahora, con la parte inferior del gráfico como el tornillo y la superior como la tuerca, se tiene:

Rosca Métrica Triangular

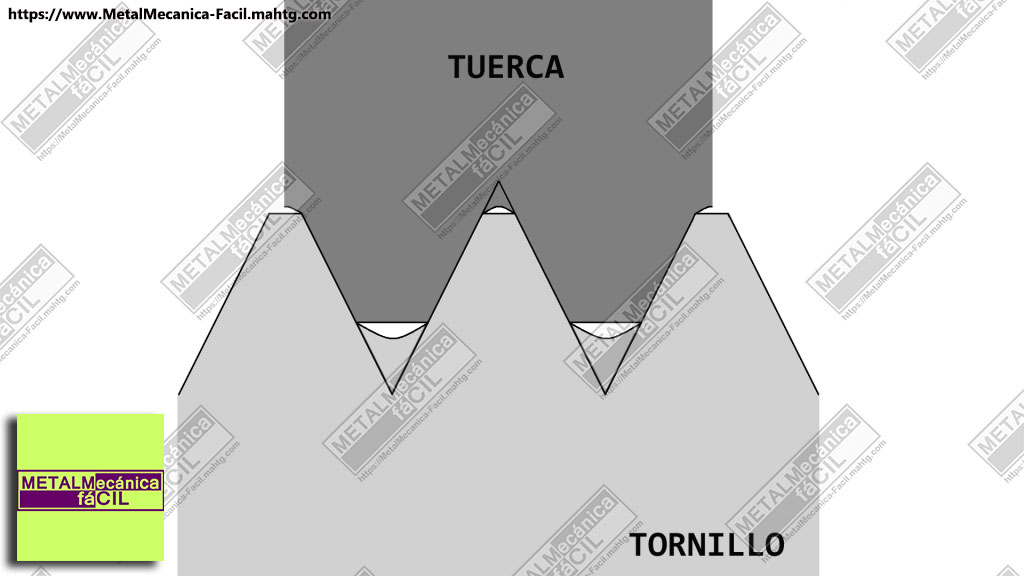

El tornillo métrico es truncado en su diámetro exterior o en la cresta de la rosca y en el fondo es redondeado.

Rosca Métrica Triangular

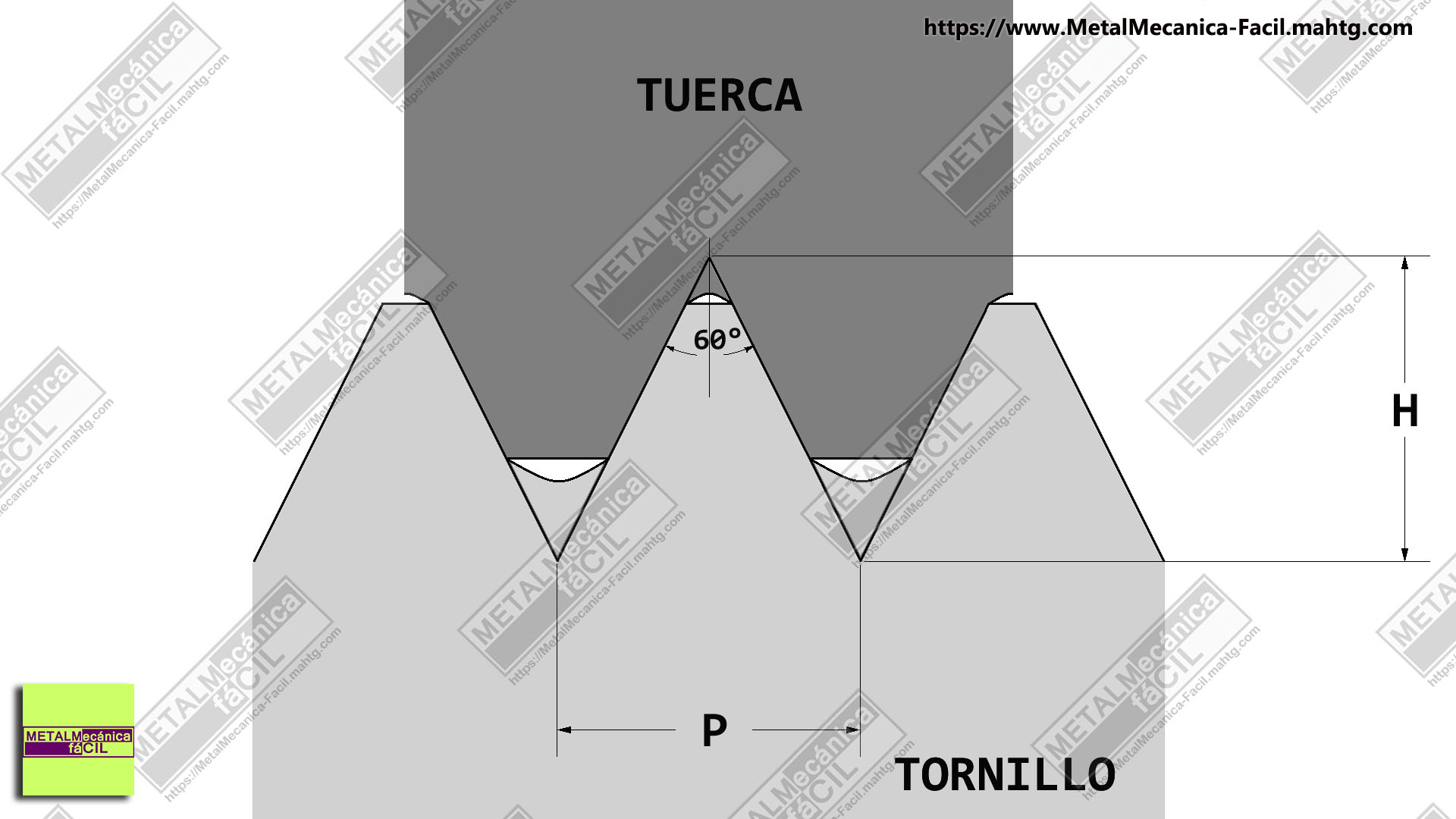

La altura teórica del perfil de la rosca triangular es igual a H y esta es:

H = Cos 30°(P)
H = √3/2(P)
H = 0,866(P)

Rosca Métrica Triangular

La rosca es truncada 1/8 de la altura teórica del filete, lo que configura el diámetro máximo del tornillo.


Además la longitud de la porción truncada (LT) por geometría corresponde a 1/8 del paso, así que este dato es especialmente útil cuando se trata de roscas y diámetros de tornillos grandes.

LT = 1/8 (P)

Rosca Métrica Triangular

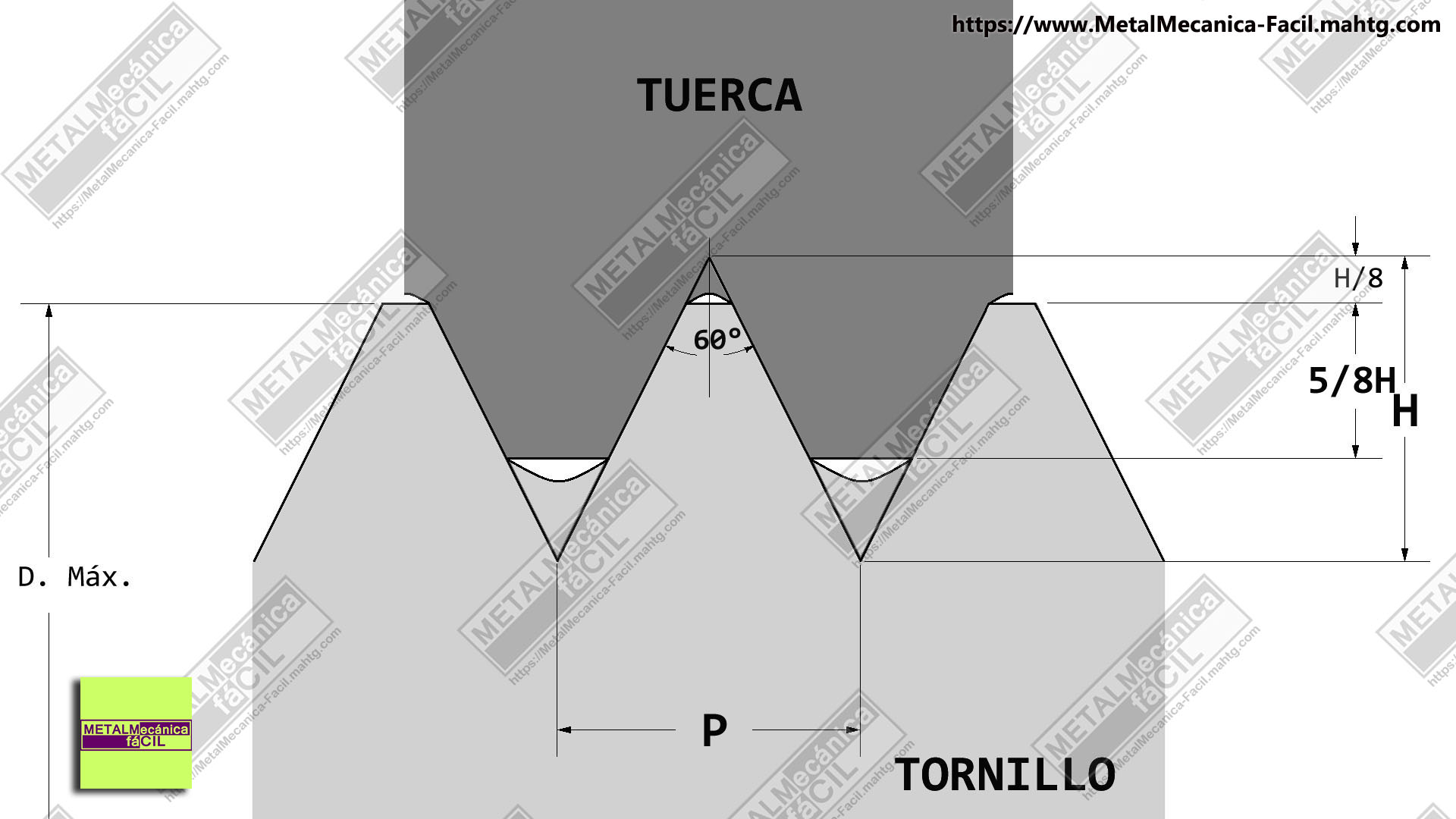

La altura de contacto entre la tuerca y el tornillo (D) es 5/8 de la altura teórica del filete y parte o se toma desde la truncadura de la rosca.


D = 5/8 (H)

Pero la altura teórica del filete del tornillo H está en función del paso y es igual a:

H = 0,866(P)

Entonces, reemplazando este valor en la fórmula del altura de contacto «D» se tiene:

D = 5/8 (0,866*P)
D = 0,54125(P)

Altura de la Rosca Métrica Triangular

Ahora, La altura de contacto está en función del paso P.

Rosca Métrica Triangular

Seguro que también te interesa: Pasos de Roscado Métrico Triangular a 60°también.

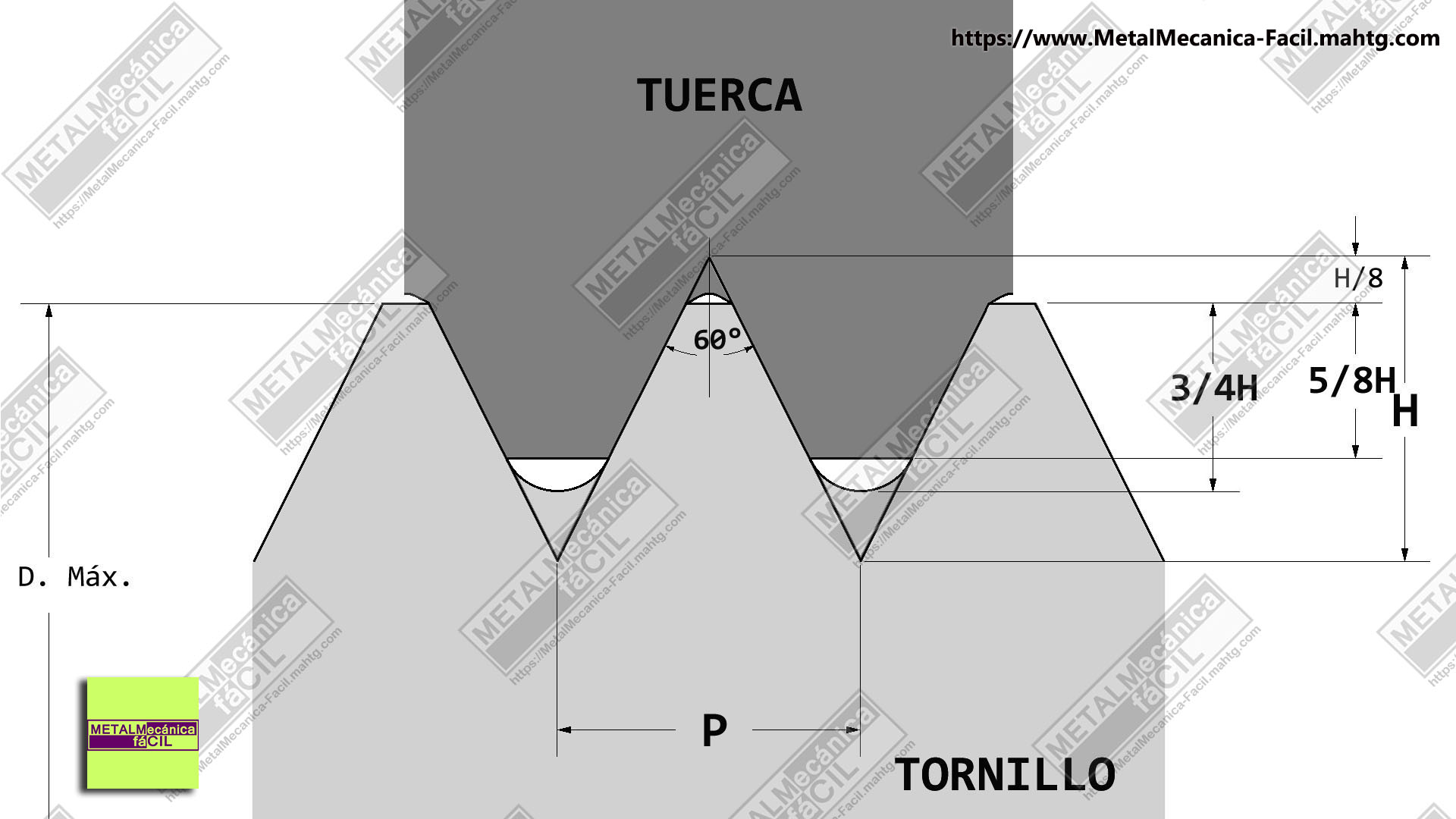

La profundidad del filete (D1) está en razón de 3/4 de la altura teórica del filete tomada desde la truncadura de la rosca

Y al igual que la altura de contacto, también esta es necesario convertirla en función del paso de la rosca, así:

D1 = 3/4(H)

Pero H = 0,866(P)

Reemplazando:

D1 = 3/4 (0,866*P)
D1 = 0,6495 *P

La profundidad del filete D1 e utiliza para calcular la profundidad de la rosca en los tornillos métricos de rosca triangular a 60°

Profundidad del Filete

El diámetro de la tuerca (T) es igual al diámetro del tornillo menos dos veces la altura de contacto (D)

T = D. máx. – 2 (0,54125P)

T = D. máx. – (1,082P)

Por lo tanto, aproximadamente puede decirse que el diámetro a perforar para elaborar roscas internas es igual al diámetro exterior del tornillo menos el paso.

Sin embargo La anterior expresión permite obtener mucha más precisión.

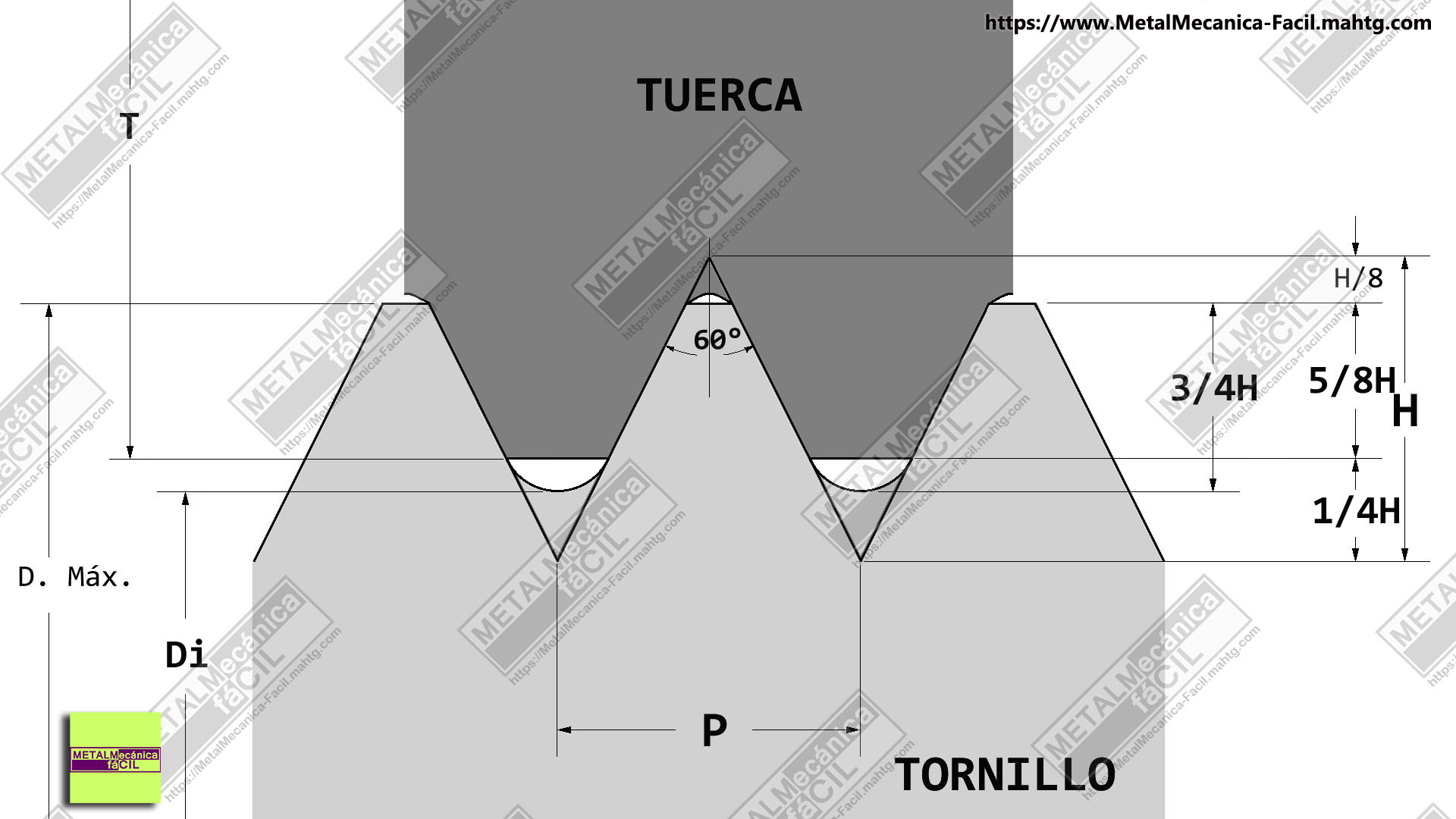

El diámetro del fondo del tornillo (Di) es igual al diámetro exterior del tornillo menos 2 veces la profundidad del filete «D1»

Di = D.Máx. – (2(D1))
Di = D.Máx. – (2(0,6495P)) Di = D.Máx. – (1,299P)

Diagrama Completo
