Ejes y Agujeros Estriados Cálculos

Hola amigos, en este artículo un tanto corto, quiero compartirles todos los cálculos para elaborar Ejes y Agujeros Estriados, se trata del tipo de estriado de ranuras en V.

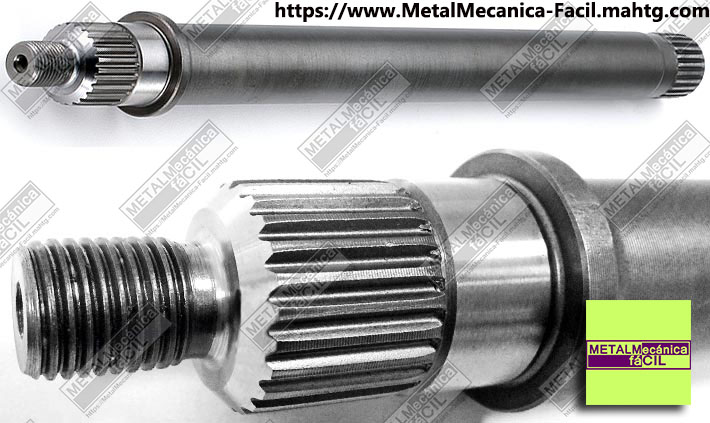

Ejes y Agujeros Estriados

Este es un cálculo muy sencillo y para esto necesitaremos los siguientes datos conocidos:

N: Número de dientes del estriado.
β (Beta) o α (Alfa), según el caso, o
β (Beta) y α (Alfa), si es un diseño nuevo.

Fórmulas para calcular Ejes y Agujeros Estriados

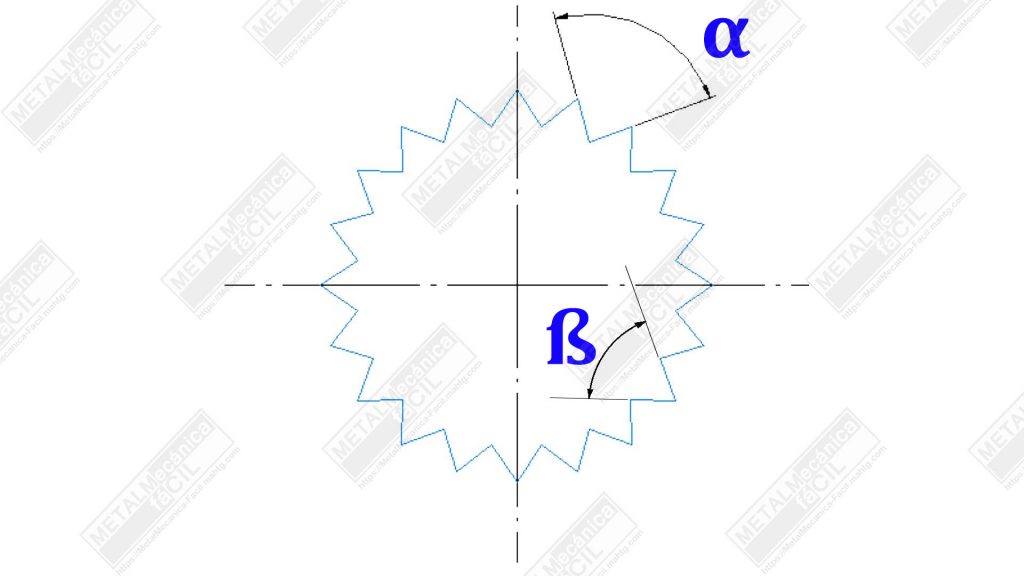

Alfa (α) es el ángulo para el tallado del eje estriado o el macho del acople. Con la siguiente expresión se puede calcular el ángulo α (Alfa):

α = β + (360°/N)

estriados

Beta (β) es el ángulo para el tallado del agujero estriado o la hembra del acople:

β = α – (360°/N)

Ejemplo de Ejes y Agujeros Estriados:

Se necesita fresar un estriado externo de 60 dientes a un estriado hembra que tiene como ángulo del diente de 84 grados.

Entonces, como datos conocidos se tienen:
N = 60
β = 84°

Por tanto hay que calcular α.

α = β + (360°/ N)
α = 84° + (360°/ 60)
α = 84° + (6)
α = 90°

Entonces el ángulo del cortador para realizar este estriado externo es de 90°

Te puede interesar: ¿Qué es el Paso de la Hélice?

Veamos ahora otro ejemplo:

Encontrar el ángulo para fresar un alojamiento estriado, si el eje tiene 20 dientes y el ángulo de sus dientes es de 70°

Entonces, debemos encontrar el ángulo de la cuchilla para realizar este estriado, o sea que hay que encontrar el ángulo beta

β = α – (360°/N)
β = 70° – (360°/20)
β = 70° – (18°)
β = 52°

Como siempre amigos, con esto llego al final de este artículo, acerca de Ejes y Agujeros Estriados , espero que les haya gustado y servido, y como siempre, si te gustó esta información, por favor, recuerda calificar este post, con el puntaje más alto en las estrellas que están justo aquí debajo.
