Cómo Hacer Roscas de Dos o más Entradas en el Torno

El roscado de varias entradas se usa para obtener grandes avances o desplazamientos rápidos entre las piezas, para la elaboración de roscas de dos o más entradas, se tiene en cuenta el paso aparente de la rosca o tornillo y el número de entradas.

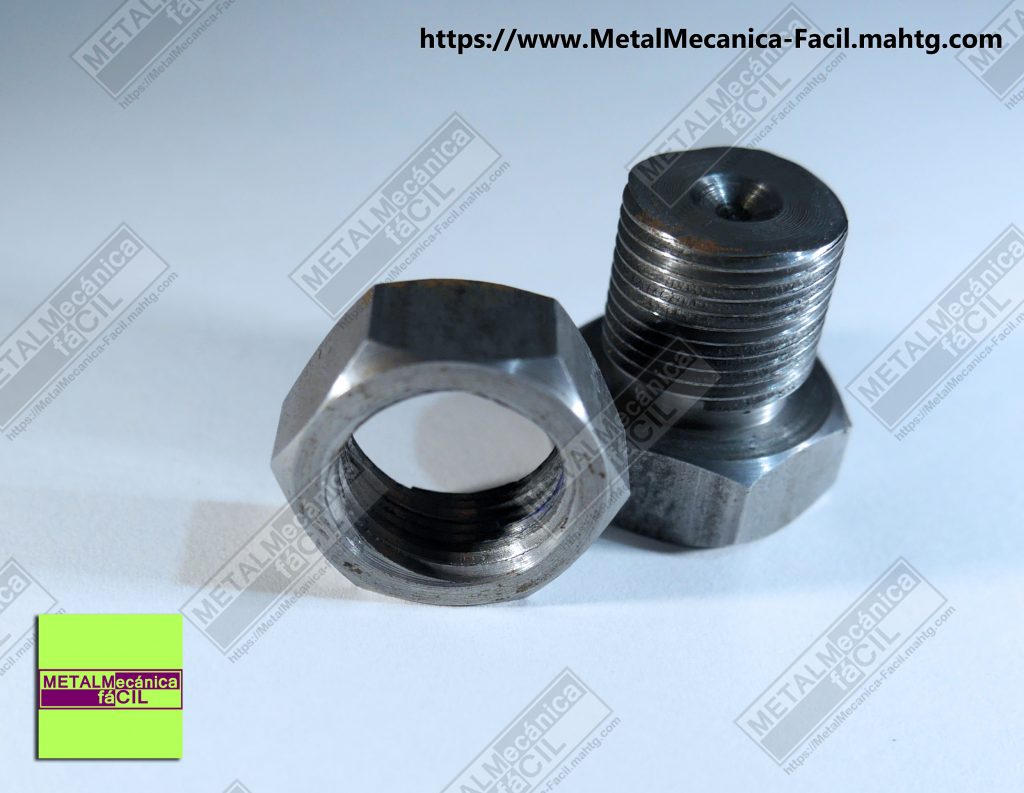

Roscas de dos o más entradas

Datos de la roscas de dos o más entradas:

Diámetro exterior del tornillo (DE): 17 mm.
Paso aparente (Pa): 1,25 mm
número de entradas (N): 4





Los cálculos o las formulas que necesitaremos son los siguientes:

paso real (Pr), altura o profundidad del filete (H) y diámetro a tornear la tuerca (Dt),

Pr = Pa(N)
Pr = 1,25 mm (4)
Pr = 5 mm.

Este paso real (Pr) es el valor que se debe ubicar en la tabla de pasos del torno.

H: 0,6495(Pa)
H: 0,6495(1,25)
H: 0,811875 mm.

En este caso, trabajaré con el carro superior inclinado a 0°, por lo que la profundidad del filete la daré con el carro transversal del torno, así que la profundidad del filete (H), la debo multiplicar por 2 para obtener la medida total que es necesario dar en el collarín graduado de este carro.

Para más referencias sobre este tipo de cálculos, te invito a que veas: Cómo hacer roscado en torno.

Ht = H(2)
Ht = 0,811875(2)
Ht = 1,62375 mm.

Por último hay que calcular el diámetro a tornear la tuerca (Dt), del tornillo de 4 entradas.
Dt = DE – Pa
Dt = 17 mm. – 1,25
Dt = 15,75 mm.

Ahora veamos el proceso en el torno para elaborar roscas de dos o más entradas:

Hay diferentes formas de elaborar roscas de dos o más entradas en el torno, para este video utilizaré el método de desplazamiento del carro superior del torno.

1. Elaboración del tornillo:

  • Para la primera pasada o la primera entrada, colocaremos el collarín graduado del carro superior en cero y se da la profundidad del filete como se calculó anteriormente. Se desplaza el carro superior una cantidad igual al paso aparente del tornillo o sea 1,25 mm. que en este torno equivale a 25 divisiones del collarín para la segunda entrada del tornillo.
  • De nuevo se desplaza 1,25 mm en el carro superior para la tercera entrada.
  • Por último se desplazan 1,25 mm para la última entrada.

2. Elaboración de la tuerca

El procedimiento es igual que en el del roscado exterior.

Ahora un caso en Pulgadas

Hay que tener en cuenta que en pulgadas se trabaja el concepto de «HILOS POR PULGADA» es decir, la cantidad de filetes que caben en una pulgada lineal, sin embargo, también se pueden convertir estos hilos a paso y viceversa, como en el caso milimétrico, para lo cual, se aplican las siguientes expresiones matemáticas:

P = 1/N y
N = 1/P,

dónde:

P es el paso del tornillo y
N es el número de hilos por pulgada.

Veamos un ejemplo:

Si se tiene una rosca es de 11 hilos por pulgada de PASO APARENTE, y 2 entradas, entonces el paso real es multiplicar el paso aparente (N = 11 hilos por pulgada) por el número de entradas del tornillo que en este caso son 2.

Para comprender mejor, los 11 hilos por pulgada, se deben convertir a paso, así:

P = 1/N,
P = 1/11
P = 0,09090909 in.

Ahora con el paso del tornillo en pulgadas que es a su vez el paso aparente, se procede a calcular el paso real del tornillo:
P = Pa
Pr = Pa(N)
Pr = 1/11 * 2
Pr = 0,09090909 * 2
Pr = 0,1818 in.

Este valor es el Paso real o el valor que se debe ubicar en las palancas de roscas del torno en pulgadas, pero, este paso NO se encuentra en la tabla del torno, precisamente porque está en modo de PASO, así que lo correcto es convertirlo a HILOS POR PULGADA, valor que SÍ se encuentra en el torno, entonces el procedimiento es así:

N = 1/Pr
N = 1/0,181818
N = 5,5 ó 5 1/2 hilos por pulgada. valor que sí se puede hallar en la tabla del torno.

El cálculo de la altura del filete del tornillo es igual a 0,6495/5,5 = 0,118 in.

El desplazamiento del carro superior es igual al paso aparente. o sea 0,0909 in.

Espero que esta información acerca la manera de realizar o elaborar roscas de dos o más entradas te haya gustado y te pueda servir y como siempre quiero pedirte que compartas esta información en tus redes sociales y que me califiques con las estrellas que están al final del artículo.

Muchas Gracias.
