Cómo hacer la Rosca Acme en El Torno

La Rosca Acme tiene un perfil del diente igual a 29°, es americana, así que utiliza la norma de hilos por pulgada, por lo que para conocer el paso de la rosca es necesario hacer la conversión a paso mediante la siguiente fórmula:

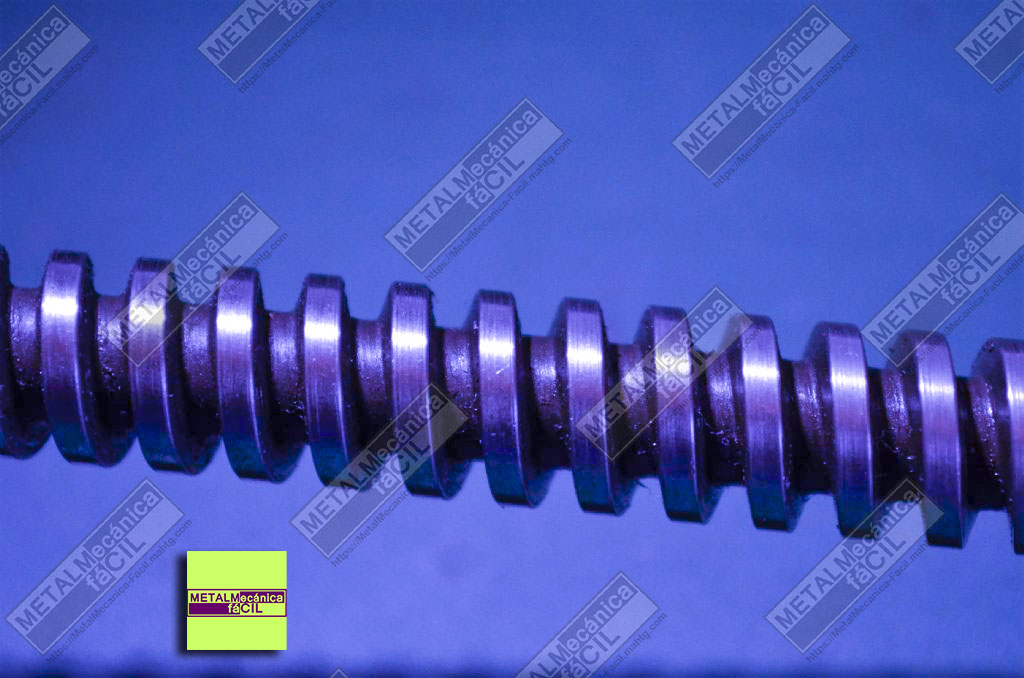

Rosca acme

P = 1/N, dónde:

P es el paso de la rosca y

N es el número de hilos por pulgada.

Con este dato presente, ahora se pueden calcular todos los elementos que conforman la rosca acme.

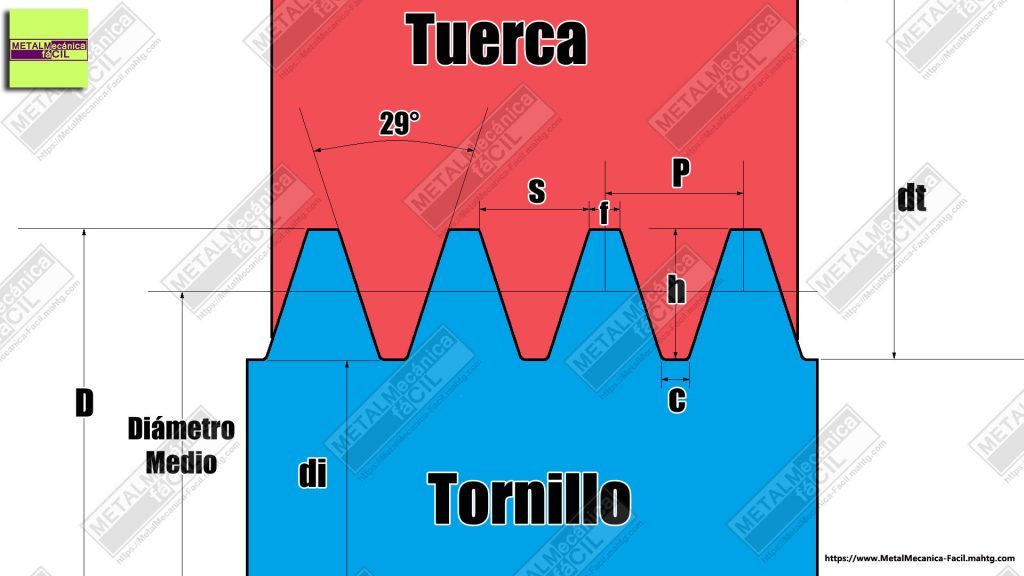

Rosca Acme

Dónde:
alfa: 29°
D: Diámetro exterior del tornillo.
p: Paso del tornillo.
h: Altura del filete.
f: Ancho de la cresta.
c: Ancho del fondo.
s: Distancia entre dos flancos consecutivos.
di: diámetro al fondo del tornillo.
dt: diámetro a tornear la tuerca.



Fórmulas para elaborar una Rosca Acme

D = p/0,2
N = 1/p
p= 0,2(D)
h = (0,5(p))+0,010in.
f = 0,3707(p)
c = (0,3707(p))-0,0052in.
s = 0,6292 (p)
di = D – 2(h)
dt = (D – 2(h))+0,005in.

Ejemplo de Rosca Acme:

Calcular los elementos necesarios para elaborar en el torno un tornillo de rosca acme, que tiene un diámetro de 1 in.

1. Calcular el paso del tornillo:
p = 0,2D
p = 0,2(1)
p = 0,2 ó 0,200 in.

2. Encontrar el número de hilos correspondiente al paso:
N = 1/p
N = 1/0,200
N = 5 hilos por pulgada.
El paso de 0,200 in. corresponde a 5 hilos por pulgada.

3. Encontrar la profundidad del filete.
h = (0,5(p))+0.010 in.
h = (0,5(0,2))+0.010 in.
h = (0,1)+.010
h = 0,110 in.

4. Encontrar el ancho de la cresta.
f = 0,3707(p)
f = 0,3707(0,2)
f = 0,07414 in.

5. Encontrar el ancho del fondo:
c = (0,3707(p))-0,0052in.
c = (0,3707(0,2))-0,0052in.
c = (0,07414)-0,0052in.
c = 0,06894 in.

6. Encontrar la distancia entre flancos:
s = 0,6292(p)
s = 0,6292(0,2)
s = 0,12584 in.

7. Encontrar el diámetro al fondo del tornillo
di = D – (2(h))
di = 1 – (2(0,110))
di = 1 – 0,220
di = 0,780 in.

8. Encontrar el diámetro a tornear la tuerca:
dt = (D – (2(h))+0,005in.
dt = (1 – (2(0,110))+0,005 in.
dt = (1 – 0,220) + 0,005in.
dt = 0,780 + 0,005 in.
dt = 0,785 in.

También se pude dar el caso en el que se tenga el paso del tornillo y se haga necesario encontrar el diámetro para el tornillo, en ese caso hay que aplicar la siguiente fórmula:

D = p/0,2

Ejemplo:
Encontrar todos los elementos necesarios para elaborar un tornillo de rosca acme, si el paso es: 0,125 in, este paso, corresponde a:
N = 1/p
N = 1/0,125
N = 8
8 hilos por pulgada.

1. D = p/0,2
D = 0.125/0,2
D = 0,625 in.

2. h = (0,5(p))+0.010 in.
h = (0,5(0,125))+0.010 in.
h = (0,0625)+.010
h = 0,0725 in.

3. f = 0,3707(p)
f = 0,3707(0,125)
f = 0,0463375 in.

4. c = (0,3707(p))-0,0052in.
c = (0,3707(0,125))-0,0052in.
c = (0,0463375)-0,0052in.
c = 0,041375 in.

5. s = 0,6292(p)
s = 0,6292(0,125)
s = 0,07865in.

6. di = D – (2(h))
di = 0,625 – (2(0,0725))
di = 0,625 – 0,145
di = 0,480in.

7. dt = (D – (2(h))+0,005in.
dt = (0,625 – (2(0,0,0725))+0,005 in.
dt = (0,625 – 0,145) + 0,005in.
dt = 0,480 + 0,005 in.
dt = 0,485 in.

Además he desarrollado un Calculador para este tipo de rosca: Clic AQUÍ.
