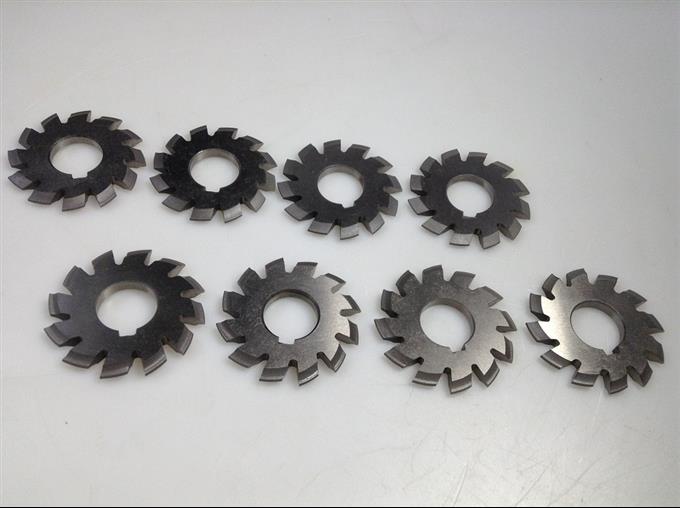

Las siguientes tablas muestran las equivalencias entre cortadores para engranajes existentes: Circular Pitch (cp), Diametral Pitch (dp) y Módulo (M).
Estas tablas sirven de referencia rápida para encontrar la equivalencia entre los diferentes cortadores que existen para elaborar engranajes.
Le puede interesar: Cálculo de Tornillo Sin fin y su Rueda
Muchas veces, en el proceso de encontrar el cortador adecuado para determinado engranaje que llega a nuestras manos, nos topamos con que no corresponde al sistema que se supone debería ser (milímetros o pulgadas), con lo que resulta de ayuda verificar los valores por medio de las tablas de equivalencias que se muestran a continuación.
Equivalencias entre cortadores para engranajes: Circular Pitch (cp)
cp = π/dp
cp = M(π)/25,4
Circular Pitch en Pulgadas Inglesas | Diametral Pitch | MODULO | Paso en milímetros. |
---|---|---|---|
3 | 1,047 | 24,255 | 76,2000 |
2 3/4 | 1,142 | 22,234 | 69,8500 |
2 1/2 | 1,257 | 20,213 | 63,5000 |
2 1/4 | 1,396 | 18,191 | 57,1500 |
2 | 1,571 | 16,170 | 50,8000 |
1 7/8 | 1,676 | 15,159 | 47,6250 |
1 3/4 | 1,795 | 14,149 | 44,4500 |
1 5/8 | 1,933 | 13,138 | 41,2750 |
1 1/2 | 2,094 | 12,128 | 38,1000 |
1 7/16 | 2,185 | 11,622 | 36,5125 |
1 3/8 | 2,285 | 11,117 | 34,9250 |
1 5/16 | 2,394 | 10,612 | 33,3375 |
1 1/4 | 2,513 | 10,106 | 31,7500 |
1 1/8 | 2,793 | 9,096 | 28,5750 |
1 1/16 | 2,957 | 8,590 | 26,9875 |
1 | 3,142 | 8,085 | 25,4000 |
15/16 | 3,351 | 7,580 | 23,8125 |
7/8 | 3,590 | 7,074 | 22,2250 |
13/16 | 3,867 | 6,569 | 20,6375 |
3/4 | 4,189 | 6,064 | 19,0500 |
11/16 | 4,570 | 5,558 | 17,4625 |
5/8 | 5,027 | 5,053 | 15,8750 |
9/16 | 5,585 | 4,548 | 14,2875 |
1/2 | 6,283 | 4,043 | 12,7000 |
7/16 | 7,181 | 3,537 | 11,1125 |
3/8 | 8,378 | 3,032 | 9,5250 |
5/16 | 10,053 | 2,527 | 7,9375 |
1/4 | 12,566 | 2,021 | 6,3500 |
3/16 | 16,755 | 1,516 | 4,7625 |
1/8 | 25,133 | 1,011 | 3,1750 |
1/16 | 50,266 | 0,505 | 1,5875 |
Equivalencias entre cortadores para engranajes: Diametral Pitch (dp)
En esta tabla se muestran las equivalencias entre el Diametral pitch (dp), el Circular pitch (cp) y el Módulo (M) para engranajes.
dp = π/cp
dp = 25,4/M
Diametral Pitch | Circular Pitch en Pulgadas Inglesas | MÓDULO | Paso en Milímetros |
---|---|---|---|
1 | 3,142 | 25,400 | 79,7966 |
1 1/4 | 2,513 | 20,320 | 63,8373 |
1 1/2 | 2,094 | 16,933 | 53,1978 |
1 3/4 | 1,795 | 14,514 | 45,5981 |
2 | 1,571 | 12,700 | 39,8983 |
2 1/4 | 1,396 | 11,289 | 35,4652 |
2 1/2 | 1,257 | 10,160 | 31,9187 |
2 3/4 | 1,142 | 9,236 | 29,0170 |
3 | 1,047 | 8,467 | 26,5989 |
3 1/2 | 0,898 | 7,257 | 22,7990 |
4 | 0,785 | 6,350 | 19,9492 |
5 | 0,628 | 5,080 | 15,9593 |
6 | 0,524 | 4,233 | 13,2994 |
7 | 0,449 | 3,629 | 11,3995 |
8 | 0,393 | 3,175 | 9,9746 |
9 | 0,349 | 2,822 | 8,8663 |
10 | 0,314 | 2,540 | 7,9797 |
11 | 0,286 | 2,309 | 7,2542 |
12 | 0,262 | 2,117 | 6,6497 |
14 | 0,224 | 1,814 | 5,6998 |
16 | 0,196 | 1,588 | 4,9873 |
18 | 0,175 | 1,411 | 4,4331 |
20 | 0,157 | 1,270 | 3,9898 |
22 | 0,143 | 1,155 | 3,6271 |
24 | 0,131 | 1,058 | 3,3249 |
26 | 0,121 | 0,977 | 3,0691 |
28 | 0,112 | 0,907 | 2,8499 |
30 | 0,105 | 0,847 | 2,6599 |
32 | 0,098 | 0,794 | 2,4936 |
36 | 0,087 | 0,706 | 2,2166 |
40 | 0,079 | 0,635 | 1,9949 |
48 | 0,065 | 0,529 | 1,6624 |
60 | 0,052 | 0,423 | 1,3299 |
80 | 0,039 | 0,318 | 0,9975 |
Equivalencias entre cortadores para engranajes: Módulo (M)
Y por último, en la siguiente tabla se muestran las equivalencias entre el Módulo (M), el diametral pitch (dp) y el circular pitch (cp) para engranajes.
M = 25,4/dp
M = 25,4(cp)/π
MÓDULO | Diametral Pitch | Circular Pitch | Paso en Milímetros |
---|---|---|---|
0,50 | 50,800 | 0,062 | 1,5708 |
0,75 | 33,867 | 0,093 | 2,3562 |
1,00 | 25,400 | 0,124 | 3,1416 |
1,25 | 20,320 | 0,155 | 3,9270 |
1,50 | 16,933 | 0,186 | 4,7124 |
1,75 | 14,514 | 0,216 | 5,4978 |
2,00 | 12,700 | 0,247 | 6,2832 |
2,25 | 11,289 | 0,278 | 7,0686 |
2,50 | 10,160 | 0,309 | 7,8540 |
2,75 | 9,236 | 0,340 | 8,6394 |
3,00 | 8,467 | 0,371 | 9,4248 |
3,25 | 7,815 | 0,402 | 10,2102 |
3,50 | 7,257 | 0,433 | 10,9956 |
3,75 | 6,773 | 0,464 | 11,7810 |
4,00 | 6,350 | 0,495 | 12,5664 |
4,25 | 5,976 | 0,526 | 13,3518 |
4,50 | 5,644 | 0,557 | 14,1372 |
4,75 | 5,347 | 0,588 | 14,9226 |
5,00 | 5,080 | 0,618 | 15,7080 |
5,25 | 4,838 | 0,649 | 16,4934 |
5,50 | 4,618 | 0,680 | 17,2788 |
5,75 | 4,417 | 0,711 | 18,0642 |
6,00 | 4,233 | 0,742 | 18,8496 |
6,25 | 4,064 | 0,773 | 19,6350 |
6,50 | 3,908 | 0,804 | 20,4204 |
7,00 | 3,629 | 0,866 | 21,9912 |
7,50 | 3,387 | 0,928 | 23,5620 |
8,00 | 3,175 | 0,989 | 25,1328 |
8,50 | 2,988 | 1,051 | 26,7036 |
9,00 | 2,822 | 1,113 | 28,2744 |
9,50 | 2,674 | 1,175 | 29,8452 |
10,00 | 2,540 | 1,237 | 31,4160 |
11,00 | 2,309 | 1,361 | 34,5576 |
12,00 | 2,117 | 1,484 | 37,6992 |
14,00 | 1,814 | 1,732 | 43,9824 |
