Como Realizar un Torneado de Precisión

Muchas veces en la labor de tornear se presenta un pequeño inconveniente, ¿Cómo Realizar un Torneado de Precisión?

Pues bien, yo lo he puesto en práctica y este método de verdad que es muy efectivo. Del Libro Máquinas de A.L. Casillas he tomado este pequeño fragmento que explica con mucho detalle, Cómo Realizar un Torneado de Precisión.

También te puede interesar: Conversión de Hilos por Pulgada a Paso Milimétrico.



¿Cómo Realizar un Torneado de Precisión?

Usando el carro transversal en los tornos, el avance generalmente es muy brusco en la operación de meter corte.

Por ello, la mayoría de las veces no se encuentra la precisión que fuere de desear.

Recomiéndase, para lograr una disminución sobre el diámetro de la pieza de 0,01 de milímetro en ajustes exteriores, o aumento en los ajustes interiores, operar con el carro portacuchillas inclinando este un número de grados de acuerdo con el paso del husillo y número de divisiones del vernier o disco dividido de la manivela.

Ejemplo:

El carro portacuchillas tiene un husillo con paso de 4 milímetros y el vernier o disco con 80 divisiones.

¿Cuántos grados debe inclinarse el carro para que cada división disminuya o aumente el diámetro del torneado de la pieza en 1/100 milímetros?

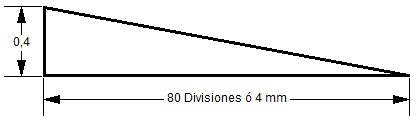

Si con una división queremos disminuir 1/100 sobre el diámetro, 80 divisiones o una vuelta completa del husillo de 4 mm., la disminución será de 80 veces 1/100 u 8/10 sobre el diámetro ó 4/10 sobre el radio, podemos buscar el ángulo de inclinación del carro con los datos que conocemos.

Como Realizar un Torneado de Precisión

Como Realizar un Torneado de Precisión-Tangente

Se inclinará el carro: 5°43´

Siguiendo este método y en función del paso del husillo y divisiones del disco, se puede lograr la precisión que se desee en cualquier torno.

Aquí un video con este tema:

Como conclusión, aplicar este sencillo pero eficaz método nos permitirá obtener la precisión que deseamos.

Espero que esto les sirva y que se conviertan en unos verdaderos torneros de precisión.
