En este artículo quiero compartir con ustedes un procedimiento novedoso y creo que poco conocido para quienes trabajan con tornos: cómo ajustar el carro del torno en grados, minutos y segundos con precisión.

Por lo general, cuando se necesita hacer un cono en el torno, se recurre a inclinar el carro superior o carro auxiliar o carro orientable o charriot del torno o como lo conozcas, haciendo uso del transportador de grados que estos elementos poseen en su base.

Si el cono que se quiere tornear es en un ángulo exacto, entonces simplemente, se gira el carro orientable hasta que coincida con la marca de los grados que se necesitan.

Sin embargo el desafío se presenta cuando el ángulo a girar el carro superior no es un valor exacto, es decir, se necesita la precisión en minutos y segundos.

Entonces en cualquier caso es necesario hacer uso de un poco de matemáticas sencillas, especialmente, las funciones trigonométricas, una base magnética y un comparador de carátula en buen estado.

Ejemplo práctico de cómo ajustar el carro del torno en grados, minutos y segundos

Supongamos que se necesitase hacer el siguiente cono con este ángulo:
alfa = 12° 17′ 30”

Entonces, se hace necesario conocer el paso del tornillo del carro superior del torno y las tres funciones trigonométricas básicas, es decir, que es:

el seno, el coseno y la tangente de un ángulo.

Para nuestro caso, por ejemplo, el paso del tornillo es de 10 hilos por pulgada, este valor al ser convertido a paso, es igual a 1 sobre el número de hilos por pulgada, o sea que el paso es 0,1 o cien milésimas de pulgada.

Tambien es necesario hacer un triángulo rectángulo para establecer qué función trigonométrica se va a utilizar.

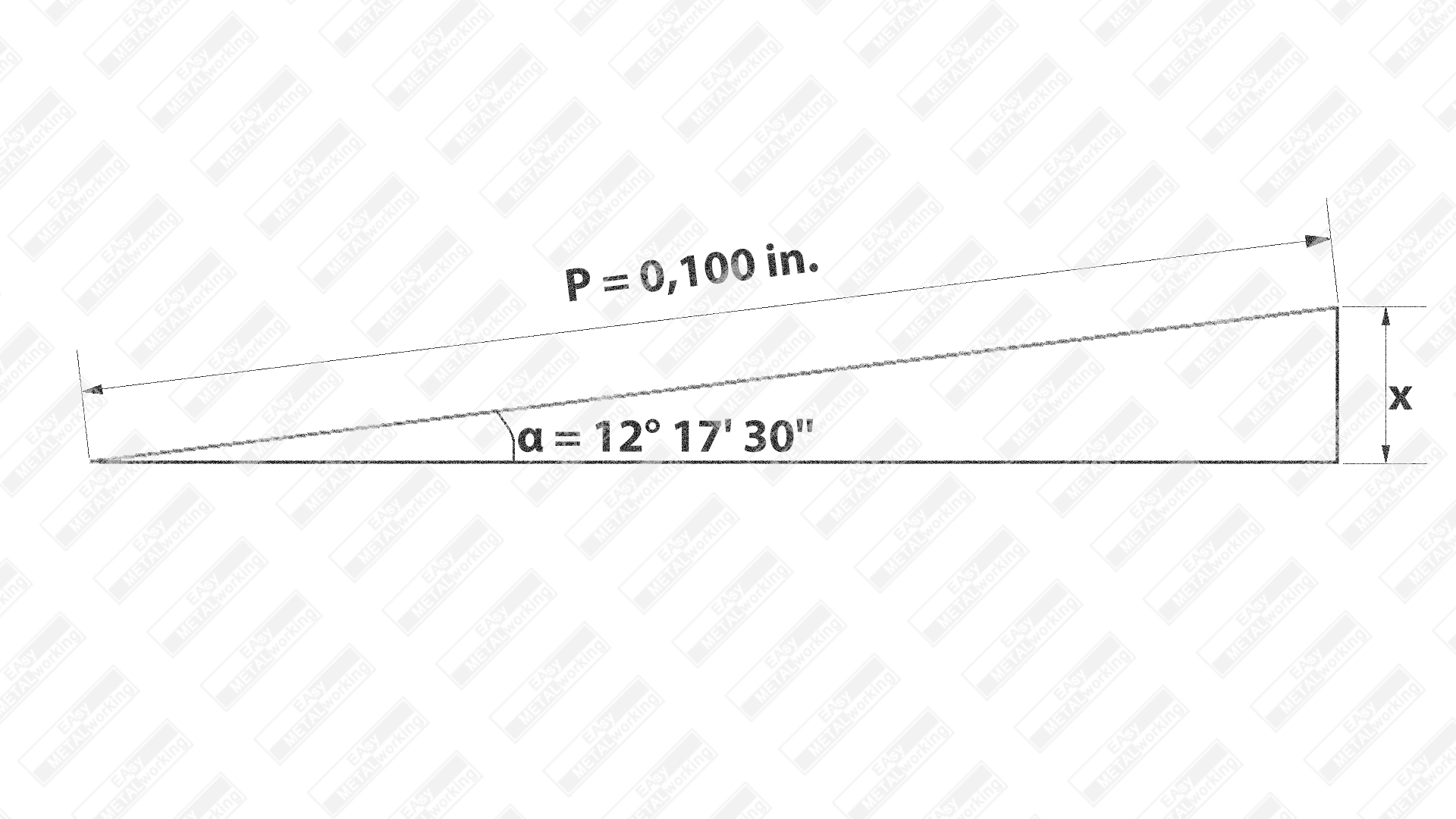

entonces continuando con el ejemplo se obtiene el siguiente triángulo:

La hipotenusa del triángulo es el paso del tornillo, que para nuestro caso es 0,100 in.
El ángulo alfa es el valor del cono a realizar y este es: 12° 17′ 30”
Debemos hallar el valor X, el cateto opuesto del triángulo y que corresponde a la función Seno
Entonces:

Sen 12° 17′ 30” = Cateto opuesto sobre hipotenusa, y es igual a:
Sen 12° 17′ 30” = X / 0,100
si se despeja X, entonces:
Sen 12° 17′ 30” (0,100) = X, si se ordena la expresión:
X = Sen 12° 17′ 30” (0,100)
entonces:
X = 0,212888 (0,100)
X = 0,0212 in.

Lo siguiente que se debe hacer es:

girar el carro orientable el ángulo de Sen 12° 17′ 30” aproximadamente.
montar la base magnética con el comparador de carátula en el carro superior para que este viaje con él de la siguiente manera:
Colocar el collarín graduado del carro superior en cero,
Colocar el reloj comparador de carátula contra el chuck del torno de tal manera que quede en el centro del torno y perpendicular a este.
Mover un poco hacia adentro para que avance la aguja del comparador.

Ahora al avanzar un giro completo del collarín del carro superior del torno, el reloj comparador de caratula, debe desplazarse 0,0212 milésimas de pulgada.

¿Qué hacer si el desplazamiento no coincide?

Si al hacer esto, no se logran las 0,0212 milésimas de pulgada, entonces, se procede a ajustar mediante prueba y error y con un martillo de material blando, nuevamente el ángulo hasta que se consigan llegar de forma exacta las las 0,0212 milésimas de pulgada.

De esta manera, es posible conseguir ángulos y por tanto conos de manera muy precisa.

Si no tienes idea de qué son las funciones trigonométricas, puedes hacer clic aquí y te explico de qué se trata este tema.

Aquí un video con este tema:
