Calculador de Engranajes de Dientes Rectos con Diametral Pitch

Diametral Pitch (P):

Número de Dientes: (N)

ELEMENTO	FÓRMULA	VALOR

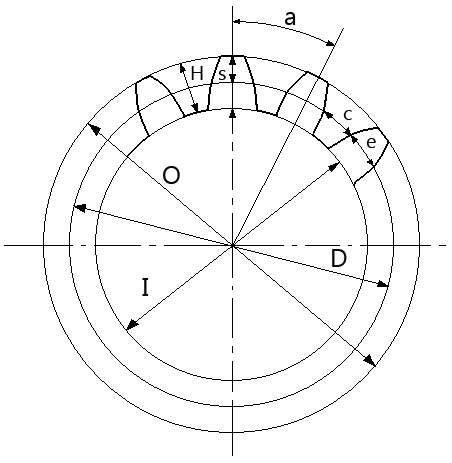

(D) Diámetro Primitivo (in.) =	D = N/P
(O) Diámetro Exterior (in.) =	O = (N+2)/P
(H) Altura del Diente (in.) =	H = 2,157/P
(a) Paso (in.) =	a = 3,1416/P
(I) Diámetro Interior (in.) =	I = O - (2*H)
(c) Espacio entre dientes (in.) =	c = a/2
(e) Espesor del diente (in.) =	e = a/2
(s) Altura de la cabeza del diente (in.) =	s = 1/P
(Dc) Distancia entre centros (in.) =	Dc = (D1 + D2)/2
